ทำไมต้องสนใจขนาดสายไฟล่ะ?
คิดดูสิ สายไฟก็เหมือนท่อส่งน้ำ ถ้าท่อเล็กเกินไป น้ำไม่ไหลออกจนหมด ส่วนที่เหลือก็ค้าง ในเรื่องสายไฟ เวลากระแสไฟฟ้าไหลผ่านสายที่เล็กเกินไป จะเกิด "voltage drop" (แรงดันตกลง) ขึ้นมา ส่วนที่เหลือก็ไปเป็นความร้อนแทน เรียกว่า "transmission loss"
แรงดันตกลงนี่มันส่งผลกับประสิทธิภาพของระบบเลย ตัวอย่างเช่น ถ้าแรงดันตกลง 5% บนแกนโซล่าเซล ก็เสียพลังงาน 5% ไปสูญเปล่า นอกจากนี้ สายไฟที่บรรทุกกระแสมากเกินไป จะร้อน และในที่สุดอาจติดไฟได้ อันตรายมากเลย ดังนั้นการเลือกสายไฟขนาดที่เหมาะสม จึงเป็นเรื่องสำคัญเพื่อความปลอดภัยและประสิทธิภาพ
DC Side vs AC Side - รู้ความแตกต่างไหม?
ระบบโซล่าเซล มีสอง "ฝั่ง" นะ คือ DC side (ด้านกระแสตรง) และ AC side (ด้านกระแสสลับ)
**DC Side:** นี่คือส่วนจากแผงโซล่าเซล ไปยังอินเวอร์เตอร์ กระแสที่ไหลอยู่นี่มีแรงดันสูง (ตั้งแต่ 48V ถึง 600V ขึ้นไป) แต่กระแสค่อนข้างต่ำ สายไฟในส่วนนี้ต้องทนต่อแสงแดด ฝนหญ้า และความร้อนได้ ดังนั้นต้องใช้สายแบบพิเศษ
**AC Side:** นี่คือส่วนจากอินเวอร์เตอร์ไปยังตัวกระจายไฟในบ้าน กระแสตรงจำนวนมาก (แรงดัน 220V) สายไฟตรงนี้เป็นสายไฟธรรมชาติเหมือนที่เราใช้ในบ้าน สามารถเดินเข้าในผนังได้
สายแกนโซล่าเซล (DC Cable) - ต้องขอ PV1-F
สายแกนโซล่าเซลต้องเป็นชนิด PV1-F (บางครั้งเรียก PV cables หรือ Solar cables) ขอให้ชัดเจน **อย่าใช้สายไฟธรรมชาติ แม้แต่นิดเดียว**
ทำไม? เพราะสายแกนโซล่าเซลต้อง:
- ทนต่อแสงแดด UV (เคลือบสีดำ)
- มีฉนวนหลายชั้น double-insulated
- ยืดหยุ่นได้ดี (flexible)
- ทนต่อเชื้อไฟฟ้าสูง (high voltage tolerance)
- ทนความร้อนมากกว่า
ประเทศไทยเราใช้สายแกนโซล่า PV1-F ได้เลย และต้องเป็นทองแดงเเท้ สีสายจะเป็นดำหรือแดง (สำหรับพลัส) และสีดำ (สำหรับลบ)

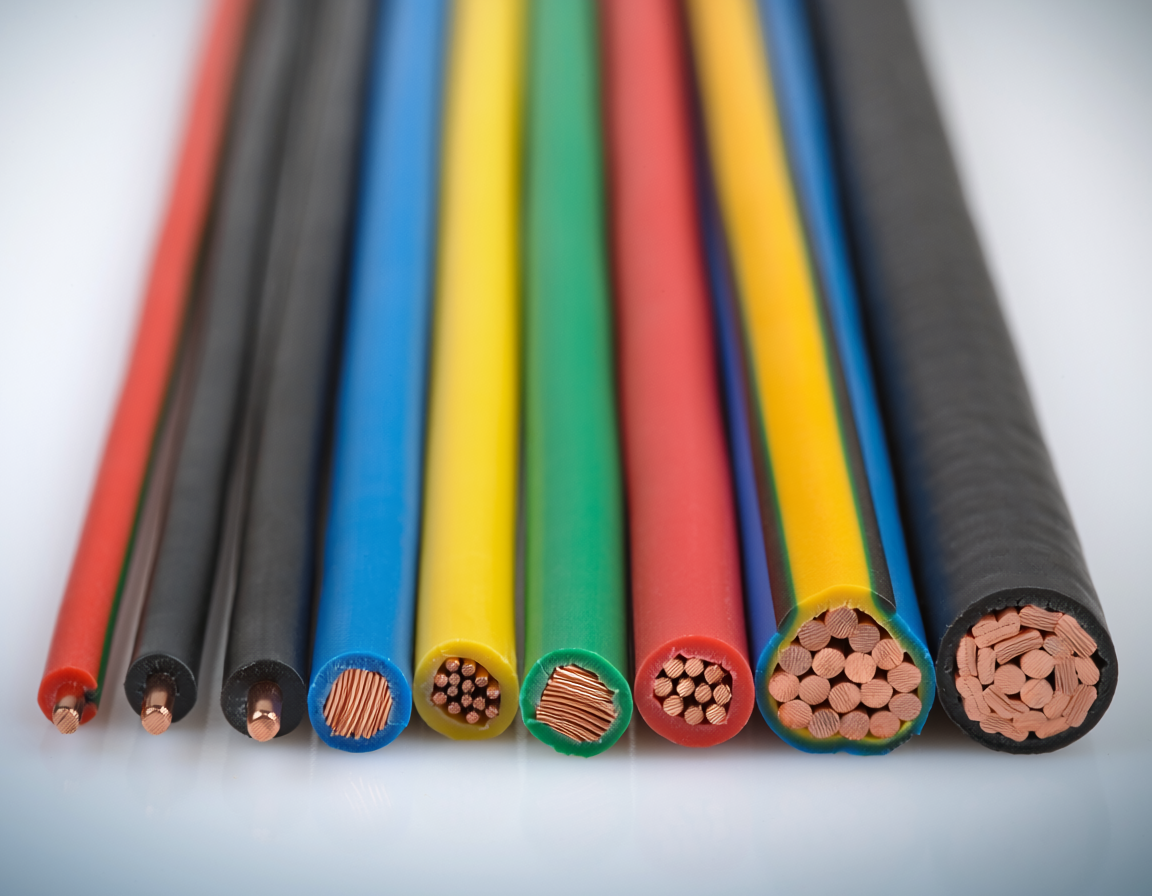

ขนาดสายไฟ DC - เทคนิคเลือกไซส์
ขนาดสายไฟขึ้นอยู่กับกำลังของระบบและความยาวของสาย นี่คือเกณฑ์ที่ใช้ได้ทั่วไป:
**สำหรับระบบ 3kW:** ใช้สายไฟ 4mm² ถือว่าพอใจแล้ว กระแสที่ไหลมาจากแผงโซล่าเซล 3kW นี่อยู่ที่ประมาณ 50-70A ขึ้นอยู่ว่าต่อแบบสิรีส์ (สูง) หรือแบบพารัลเลล (ต่ำ)
**สำหรับระบบ 3-5kW:** ใช้สาย 6mm² ขนาดนี้ปลอดภัยและประสิทธิภาพดี
**สำหรับระบบ 5-10kW:** ใช้สาย 10mm² ขึ้นไป สำหรับระบบ 10kW อาจต้องใช้ 16mm² หรือแม้แต่สายขนาดใหญ่กว่านี้
หลักการคร่าวๆ คือ ยิ่งระบบใหญ่ ยิ่งต้องใช้สายหนา ยิ่งสายยาว ยิ่งต้องใช้สายหนา
คำนวณ Voltage Drop - ลดแรงดันให้น้อยที่สุด
สูตรสำหรับคำนวณแรงดันตกลง (Voltage Drop) ตรง DC side คือ:
**Voltage Drop % = (2 × R × I × L) / V × 100**
โดยที่:
- R = ความต้านทานของลวดทองแดง (โดยประมาณ 0.0175 Ω⋅mm²/m)
- I = กระแส (Amperes)
- L = ความยาวของสาย (เมตร) - นี่คือระยะทางไป-กลับ
- V = แรงดัน (Volts)
ตัวอย่าง: ระบบ 48V กำลัง 5kW (กระแสประมาณ 104A) สายยาว 20 เมตร (ไป-กลับ) ใช้สาย 6mm²
VD = (2 × 0.0175 × 104 × 20) / 48 × 100 = 15%
อ้ายม่า! 15% มันมากเกินไปแล้ว ต้องใช้สาย 16mm² ดีกว่า
**เกณฑ์ที่ดี:** ให้แรงดันตกลงอยู่ที่ 3% หรือน้อยกว่า ส่วน 3-5% ถือว่ายอมรับได้ แต่พยายามไม่ให้เกินนั่น
สายไฟ AC Side - ไม่ยากเลย
ส่วน AC side นั่นง่ายกว่า เราแค่ดูกำลังของอินเวอร์เตอร์ แล้วใช้สายไฟที่เหมาะสม
บนแกน AC เราใช้สายไฟ THW แบบธรรมชาติ ตัดจากการนำเข้า เหมือนสายไฟในบ้านเรา
**ตัวอย่างขนาดที่ใช้ได้:**
- อินเวอร์เตอร์ 3kW (กระแสขาออก ~14A): ใช้สาย 4mm²
- อินเวอร์เตอร์ 5kW (กระแสขาออก ~23A): ใช้สาย 6mm²
- อินเวอร์เตอร์ 10kW (กระแสขาออก ~45A): ใช้สาย 10-16mm²
สายไฟ AC มีสายสีแดง (phase), สีดำ (neutral), สีเขียวหรือเหลือง (ground) ต้องต่อให้ถูกตำแหน่งนะ
รหัสสีสายไฟ - ต้องทำถูก
**DC Side:**
- สีแดง = Positive (+)
- สีดำ = Negative (-)
**AC Side:**
- สีแดง หรือ น้ำตาล = Phase (hot wire)
- สีดำ = Neutral
- สีเขียว หรือ สีเหลือง-เขียว = Ground (earth)
การต่อสีให้ถูกนี่สำคัญมาก เพราะถ้ากลับแล้วลูกบ้านจะไฟช็อต อันตรายเลย
ความยาวของสาย - เรื่องสำคัญที่มักมีคนมองข้าม
ยิ่งสายไฟยาว ยิ่งต้องใช้สายหนา เพราะแรงดันตกลงมากขึ้น
ตัวอย่าง:
- แผงโซล่าเซลบนหลังคา ห่างจากตู้อินเวอร์เตอร์ 10 เมตร → สายยาว 20 เมตร (ไป-กลับ)
- แผงโซล่าเซลบนพื้นหลัง ห่างจากตู้ 50 เมตร → สายยาว 100 เมตร!
ถ้าสายยาว 100 เมตร คุณต้องใช้สายหนา ๆ จริงๆ เพื่อลดแรงดันตกลง เลยเป็นการลงทุนเพิ่มเติม แต่คุ้มค่าเพื่อความปลอดภัยและประสิทธิภาพ
ทำไมต้องใช้ทองแดง ไม่ใช้อลูมิเนียม?
ทองแดงมีความต้านทานไฟฟ้าต่ำกว่าอลูมิเนียมมาก ความหมายก็คือ สายทองแดงกระแสไปได้ดีกว่า ความร้อนน้อยกว่า
นอกจากนี้ทองแดงยืดหยุ่นได้ดี ไม่เปราะง่าย อลูมิเนียมทะเลาะง่ายถ้าบรรเจา ให้โค้งบ่อยๆ ดังนั้น **สำหรับโซล่าเซล ต้องใช้ทองแดงแท้ทั้งหมด**
