MC4 คืออะไร?
MC4 = Multi-Contact 4mm นี่คือชื่อจริง "Multi" หมายถึง "หลายหน้าสัมผัส" "Contact" คือจุดต่อ "4mm" คือขนาดของชิ้นส่วนโลหะข้างใน
เป็นตัวแทนการเชื่อมต่อแบบปลั๊กแล็ก ออกแบบมาเพื่อโซล่าเซล นั่นเอง เสือมหมายถึง
- **กันน้ำ** (IP67 หรือ IP68)
- **กันแสงแดด** (UV resistant)
- **ปลอดภัย** (ปลั๊กไม่ได้เมื่อมีกระแสไหล)
- **ยาวนาน** (ทำให้พอใจกับคณภาพ)
- **มาตรฐาน** (ใช้ได้กับแผงจากทั่วโลก)
พูดง่ายๆ คือ "ปลั๊กสำหรับโซล่าเซล" ที่ปลอดภัย ทนทาน และเชื่อถือได้
ชายชา Female - ความแตกต่าง
MC4 มี 2 ชนิด:
**Male (ชาย):**
- มีหลายขา โผล่ออกมา
- สีมักเป็นแดง ขั้วบวก (+)
- เมื่อมองจากด้านหน้า จะเห็นขอบสีแดง
- ส่วนหลังมี lock pin ที่ยื่นออกมา
**Female (เมีย):**
- มีหลุมรับ ไม่มีของยื่น
- สีมักเป็นดำ ขั้วลบ (-)
- เมื่อมองจากด้านหน้า จะเห็นรู
- ส่วนหลังเหมือนเหวเชื่อมต่อปั๊ม
กฎง่าย: **Male = แดง = บวก, Female = ดำ = ลบ**
ถ้าต่อกันผิดขั้วมันอาจดีเศษ จึงไม่ต้องกังวล เพราะส่วนใหญ่ชิ้นส่วนแล้วจะป้องกัน

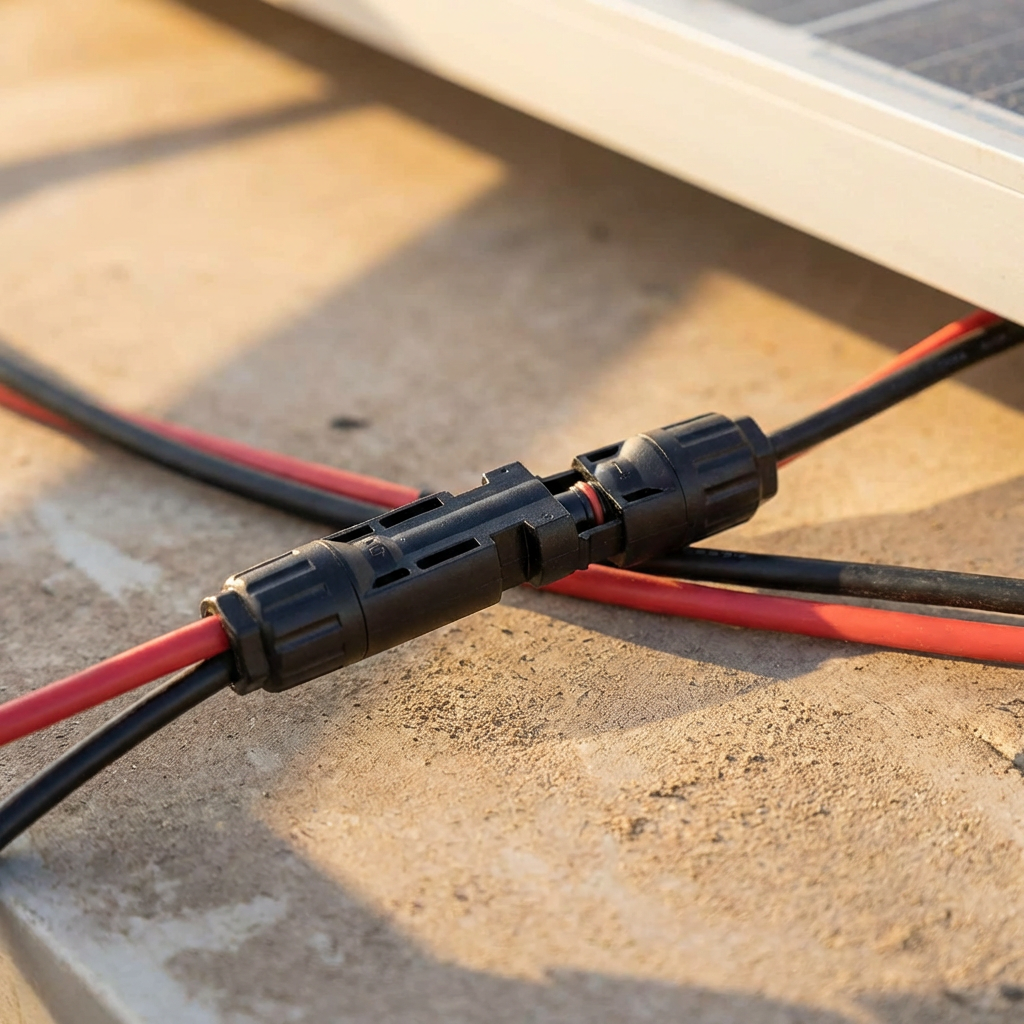

วิธีการต่อ MC4 - เสียบเข้า Push and Lock
การต่อ MC4 นั่นง่ายแสนง่าย:
1. **เอามาลิ่นแนวให้พอดี** - ทั้งสอง connector ต้องหันเข้าหากัน
2. **เสียบเข้า** - ใช้แรงกดตรง ผลักเข้าไปจนได้ยินเสียง "คลิก"
3. **ยืนยัน lock** - จะเห็นว่า lock pin มันติดเข้าไป ถ้าไม่ มันอาจไม่แน่น
4. **ทดลองดึง** - ดึงแรงๆ ถ้ามันไม่หลุด แสดงว่าติดแน่นแล้ว
เมื่อต้องถอดออก มีปุ่ม "unlatch" ที่ด้านข้าง กดเบาๆ แล้วดึง ออกมาจะหลุด
สิ่งสำคัญ: **อย่าเสียบขณะมีกระแสไหล** ถ้าเสียบเมื่อมีกระแส จะเกิด spark (ประกายไฟ) ที่มี connector ซึ่งอันตรายและเสียหายต่อหัว
Series vs Parallel - เก็บลึกไว้ในหัว
ในระบบโซล่าเซล คุณสามารถต่อแผงเข้าด้วยกันได้ 2 แบบ:
**Series (เซรี่ส์ = ต่อแถว):**
- ต่อ (+) ของแผงที่ 1 เข้ากับ (-) ของแผงที่ 2
- ต่อ (+) ของแผงที่ 2 เข้ากับ (-) ของแผงที่ 3
- และต่อเรื่อยไป
- **ผล:** โวลต์สูงขึ้น กระแสเหมือนเดิม
- **ตัวอย่าง:** 6 แผง × 40V = 240V, 20A
**Parallel (พารัลเล = ต่อควรบ):**
- ต่อ (+) ของแผงทั้งหมดเข้าด้วยกัน
- ต่อ (-) ของแผงทั้งหมดเข้าด้วยกัน
- ใช้ Y-branch หรือ combiner box ถ้าแผงเยอะ
- **ผล:** โวลต์เหมือนเดิม กระแสสูงขึ้น
- **ตัวอย่าง:** 6 แผง × 40V = 40V, 120A
**อะไรดีกว่า?** ขึ้นอยู่กับระบบ Series ดีถ้า DC cable ห่างไกล (voltage drop น้อย) Parallel ดีถ้าต้องการกระแสสูง ส่วนใหญ่ที่บ้านใช้ Series + Parallel ผสมกัน

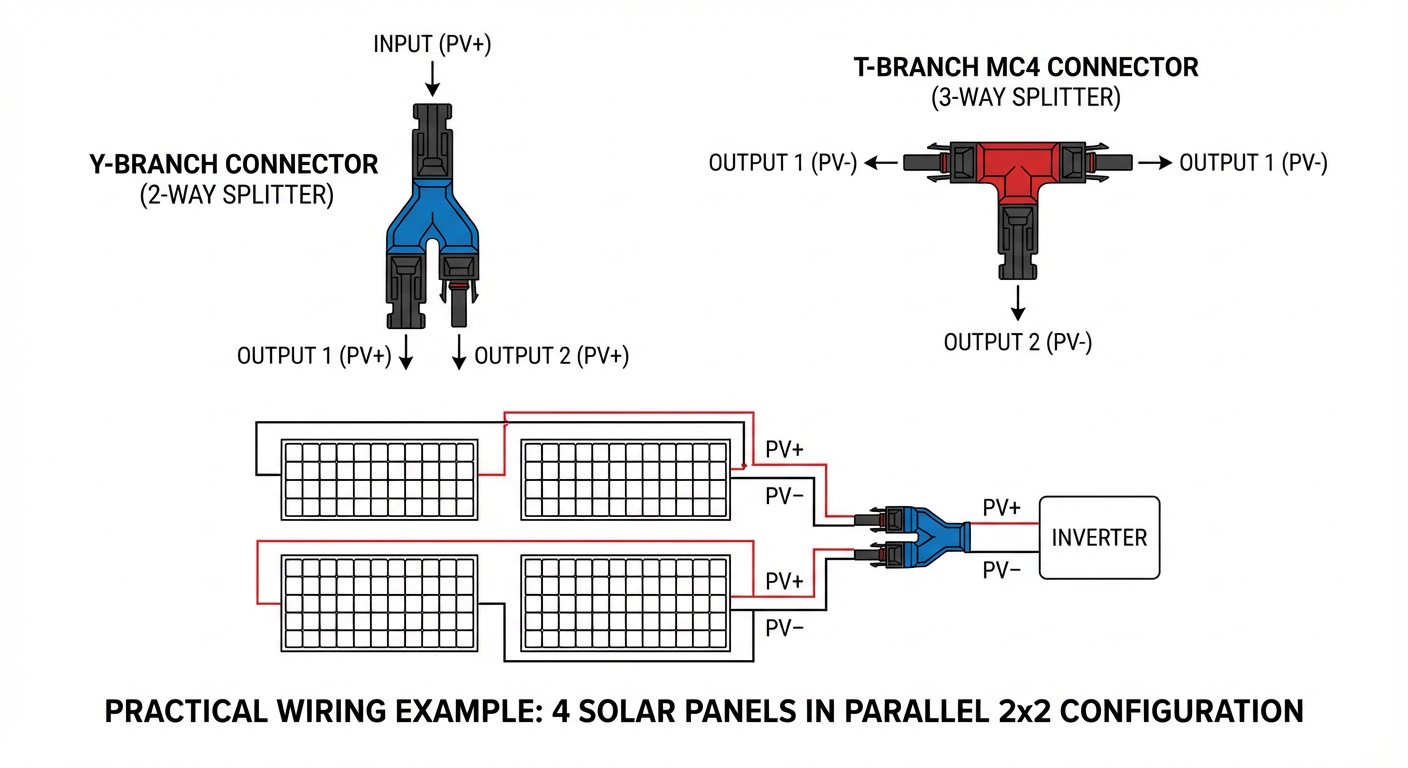

Y-Branch และ T-Branch Connector - เครื่องมือประเสริฐ
ถ้าต้องต่อแผงหลายเส้นแบบ Parallel จะยากถ้าต่อทีละ 2 ตัว ดังนั้นเราใช้ Y-branch หรือ T-branch
**Y-Branch:**
- มี 1 "ตัวหลัก" (input)
- มี 2 "แขน" (outputs)
- ช่วยแบ่ง กระแสออกมา 2 ทาง
**T-Branch:** (หรือ MC4 T-Connector)
- มีลักษณะเดียวกัน เพียงแต่มี 3 ขา
- ใช้ได้กับ 2 นาด 3 ทาง
ตัวอย่าง: ถ้าต้องต่อ 4 แผง แบบ Parallel 2x2
- แผงที่ 1 และ 2 ต่อเข้า Y-Branch ตัวแรก → สายออก 1 เส้น
- แผงที่ 3 และ 4 ต่อเข้า Y-Branch ตัวสอง → สายออก 1 เส้น
- สายทั้ง 2 เส้นต่อเข้าตู้อินเวอร์เตอร์
ช้อยนี้ง่ายมากกว่าต่อแบบวุ่นวาย
คุณภาพ MC4
MC4 ปลอมเยอะ ตลาดออนไลน์เป็นตัวเหิน! MC4 ที่ดีกับที่ไม่ดี อาจไม่แตกต่างจากภายนอก แต่ภายในอ่อนพ่อ
**สัญญาณ MC4 ไม่ดี:**
- ไม่ lock แน่น (คลิกแล้วหลุดง่าย)
- ความสัมผัสไม่ดี (spark ขณะเสียบ)
- ลัดวงจร ขณะใช้งาน
- ตัวเรือนแตกหักง่าย
- การติดสนิม ที่ยิ่งใหญ่ (ถ้าใช้นานๆ)
**MC4 ที่ดี:**
- แรงบ้าน ปลั๊กแน่น lock นิด
- ห้องสัมผัส เรียบ ยาวนาน
- ไม่ spark ขณะเสียบ
- เรือนแข็งแรง (ทอลท้าดัดตัวไม่ได้)
- ป้อม UV ผ่านแสงอาทิตย์ได้
**ส่วนสำคัญ:** ใช้ MC4 จากแหล่ง ปลอดภัย เชื่อถือได้ บ้าง ถ้ารั้งแถวไม่ชัด ร้านไหน อย่าซื้อ
MC4 ของแบรนด์ไหน ที่ใช้ได้?
ตลาดโซล่าเซล สำเร็จรู้ว่า MC4 ที่นิยมมี:
**ของแท้:**
- **Amphenol MC4** - ของจริง นั่นคือ "สตรีมารกสอง ทรัพยจริงมหาปราชญ์"
- **Phoenix Contact** (ของยุโรป)
- **Tyco Electronics**
**ของหลั่ว / จีน (ความจริงอาจโอเค):**
- **PV Connectors** (บางตัว)
- **Socomec** (บางตัว)
- **TüV cert, IP67 rated** - ถ้ามีใบรับรองแม่เหล็ก อาจพอใจได้
**ของปลอม:**
- ราคาถูกจิ๋ว (ต่ำกว่า 20 บาท/ชิ้น)
- ไม่มีใบรับรอง
- แพคเกจหลวม ไม่เป็นทางการ
- กล่องเขียนตัวไทย แคบๆ
**วิธี "บาร์" ดี:** ใช้ของ **Amphenol MC4** ก่อนเสมอ ราคา ~40-60 บาท/คู่ (male + female) ความจริงตัวใหญ่ขึ้นค่าใจมากเหลือเกิน
การรักษา MC4 - อย่าปล่อยให้เสีย
MC4 แม้ว่าทนทาน แต่ต้องดูแลบ้างนะ
**ทำ:**
- เก็บแบบปลั๊กต่อ (locked) เวลาไม่ใช้ เพื่อไม่ให้หลวม
- ทำความสะอาด connector ทุก 6 เดือน (ใช้ลวดผ้านวม)
- ตรวจสอบ lock pin หน่อยบ่อย
- เดินสายเรียบ ไม่ให้โค้งตรงบริเวณ connector
**อย่าทำ:**
- อย่าเปิด connector ขณะมีกระแสไหล
- อย่าเดินสายตึง ให้ slack นิดหน่อย
- อย่าวางแผงโซล่าเซล บนสายไฟ MC4
- อย่าปล่อย connector เปิดโล่ง (ไม่มีปลั๊ก) เมื่อไม่ใช้
- อย่าลวดผ้าผ้ากระแสตรง ให้ชื่น โชคร้าย (ใช้ผ้าแห้ง)
ปัญหาทั่วไป MC4
**ปัญหา 1: Spark (ประกายไฟ) ขณะปลั๊ก**
- **เหตุ:** ความสัมผัส ไม่ดี ขณะเสียบ
- **แก้:** ทำความสะอาด contact ภายใน ด้วยลวด
- **หรือ:** ลองปลั๊กใหม่ ช้าๆ จนได้ยิน "คลิก"
**ปัญหา 2: Lock ไม่แน่น (หลุด)**
- **เหตุ:** MC4 ไม่ดี หรือ lock เสือน
- **แก้:** ลองแยก ลบแล้วเสียบใหม่
- **หรือ:** ซื้อ MC4 ใหม่
**ปัญหา 3: ไม่มีกระแส ขณะปลั๊กแล้ว**
- **เหตุ:** Contact ตกลง หรือ ตาหลวม
- **แก้:** ทำความสะอาด contact
- **หรือ:** ตรวจสอบ multimeter ว่ามีโวลต์ไหม
**ปัญหา 4: MC4 ร้อน (ตัวตัวร้อน)**
- **เหตุ:** Resistance สูง มีกระแสไหลเยอะ
- **แก้:** ทำความสะอาด เสียบแน่น
- **หรือ:** ลองเปลี่ยน MC4 ตัวใหม่
